웰캡일체형

지하수의 미래를 생각하는 웰캡
  • SW40
  • SW50
  • SW65
  • SW B 40(패널일체형)
  • SW B 50(패널일체형)
  • SW B 65(패널일체형)

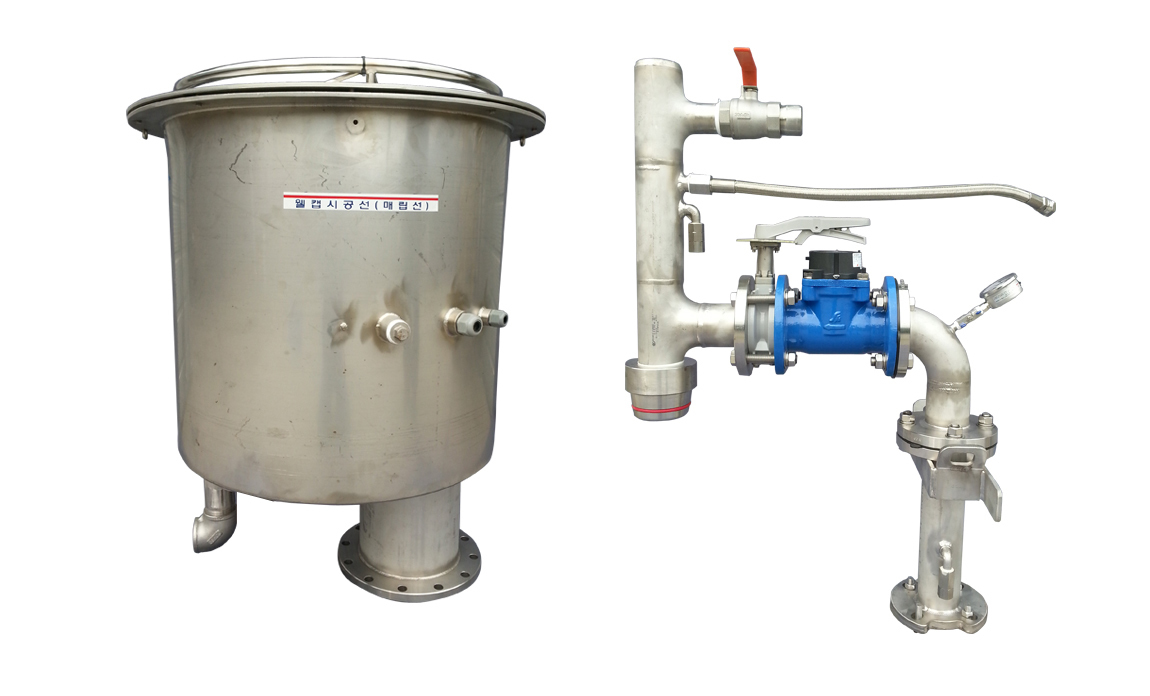

SW40
Feature
- 제품구성 : 지하수상부보호공
- 규격 : 40A x Ø500 x 1100L
- 일일사용량 : 100TON 이하 (최대사용량 : 190TON)

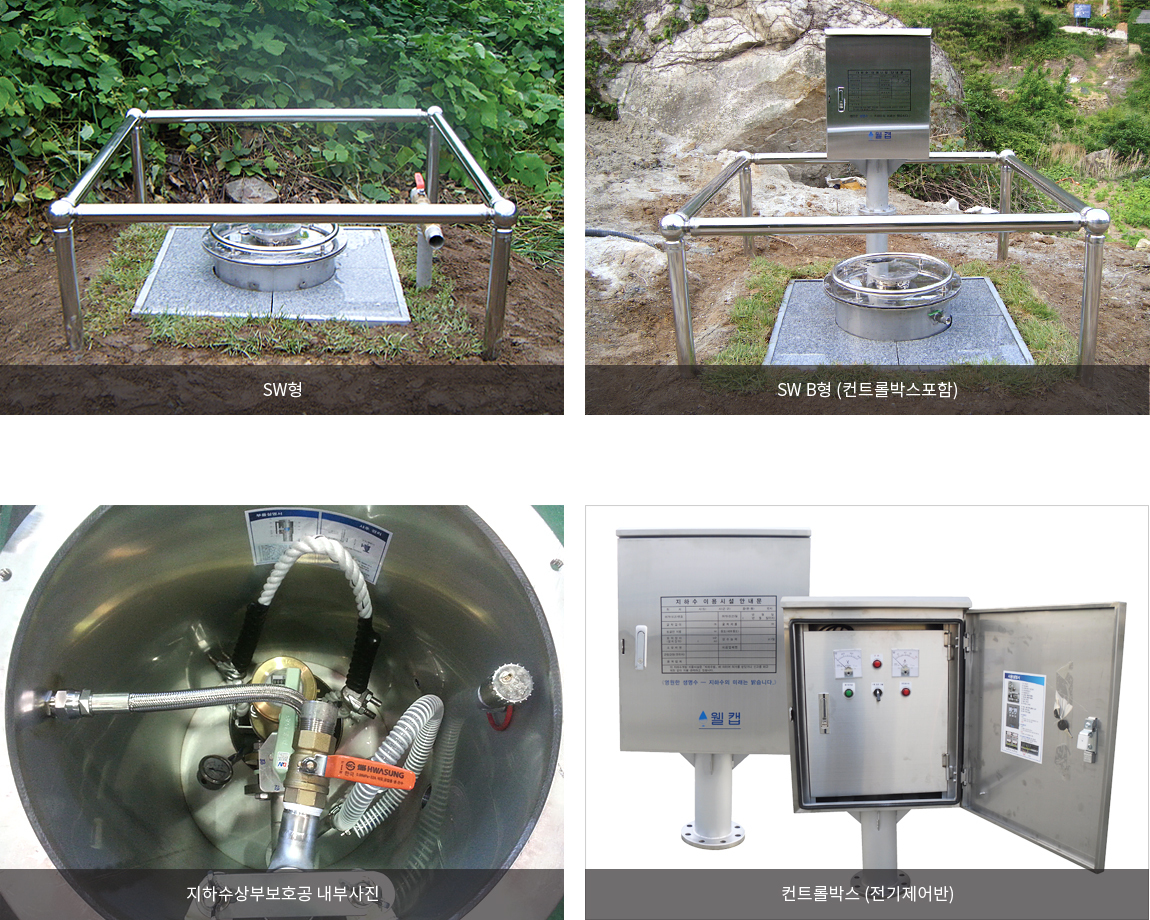

이미지명

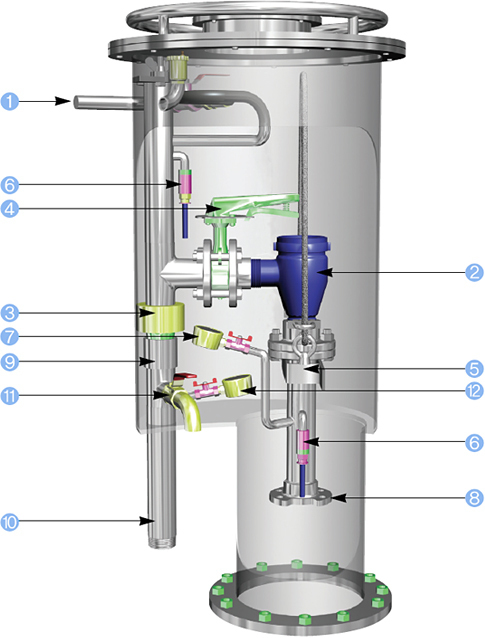

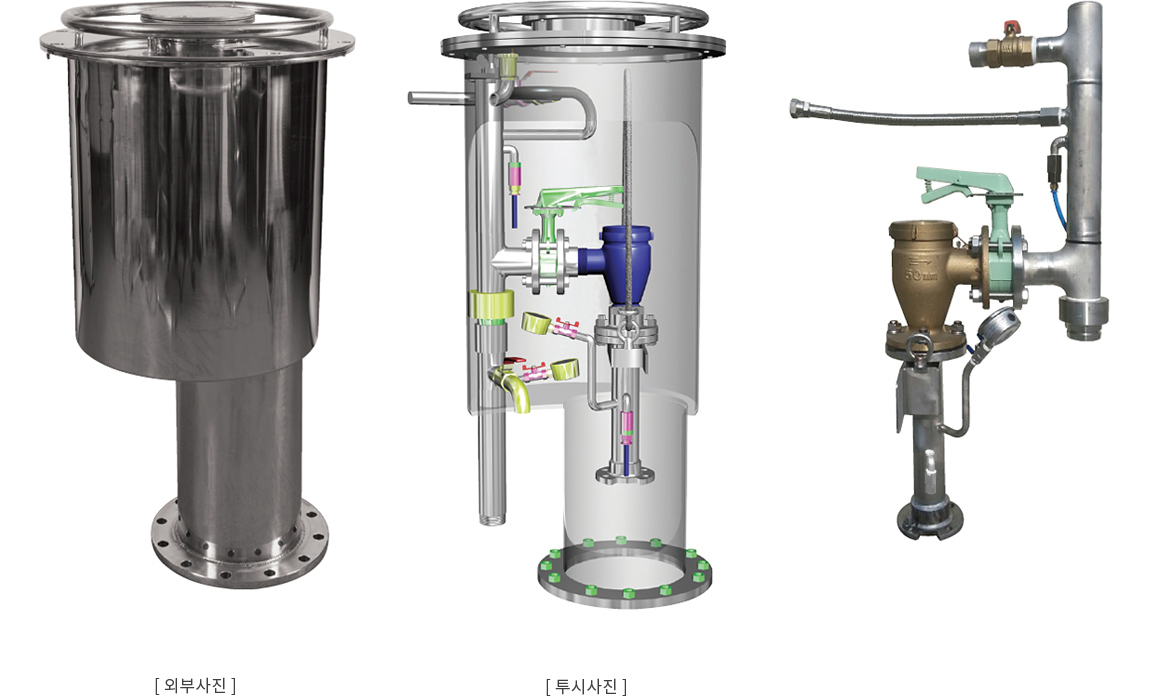

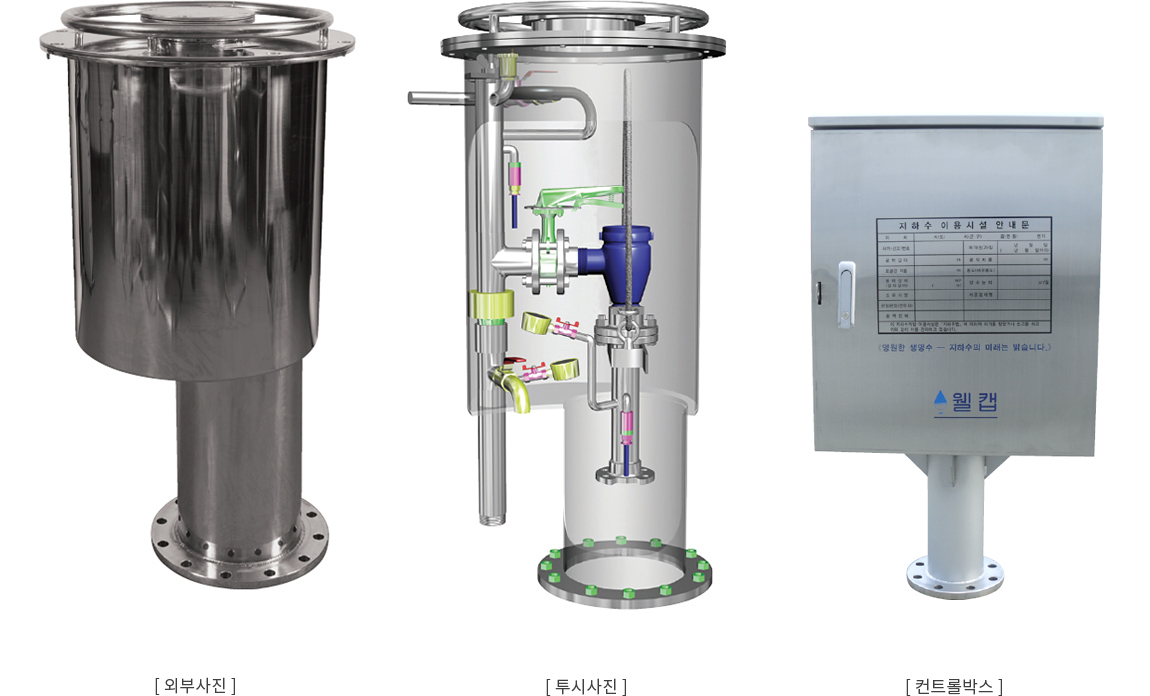

웰캡일체형 구조 및 기능

이미지명
NO 명칭 역할
1 채수밸브 수질검사용 밸브
2 수도계량기 지하수 사용량 체크
3 판체크밸브 송수관로 역류방지
4 버터플라이 밸브 수압테스트 및 송수관로 수압조절
5 결속고정클립 고수압에 의한 결속소켓 이탈방지용 장치
6 동파방지용 밸브 동절기 동파방지를 위한 채수호스 물 제거용
7 압력게이지 수압 체크 및 수중모터의 고장 유무 파악
8 수중모터 결속 소켓 및 플랜지 양수파이프 결속
9 결속오링 소켓 송수관로 연결용
10 송수관로 소켓 송수관로 연결용
11 퇴수밸브 상부보호공 교체시 송수관의 물 제거
12 압력게이지 송수관로 누수 및 압력체크

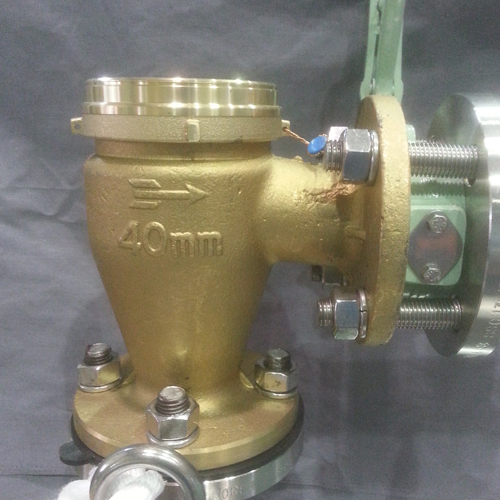

수도계량기

수도계량기

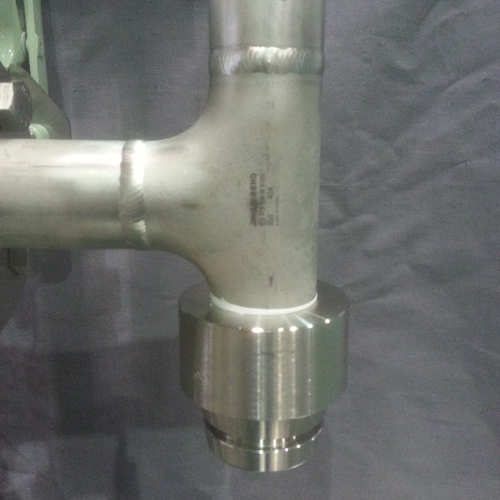

판체크오링소켓

판체크오링소켓

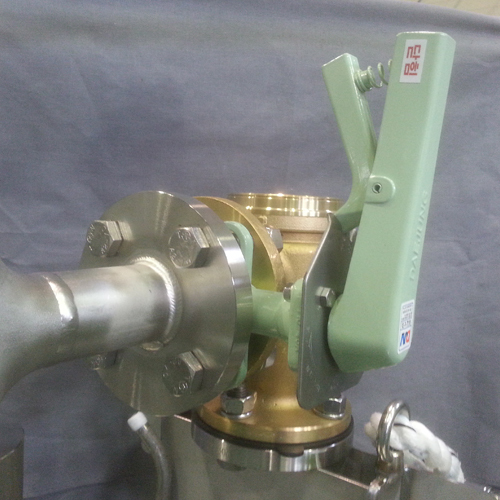

버터플라이밸브

버터플라이밸브

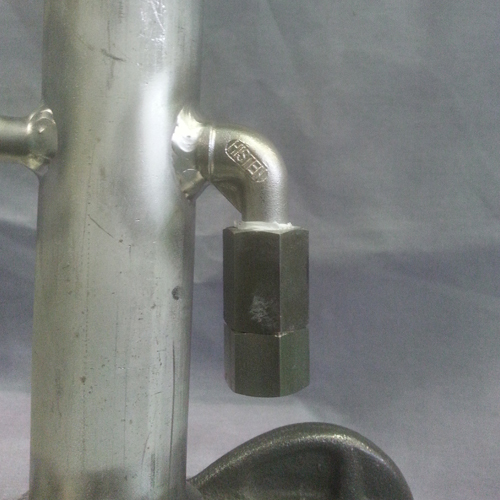

동파방지밸브

동파방지밸브

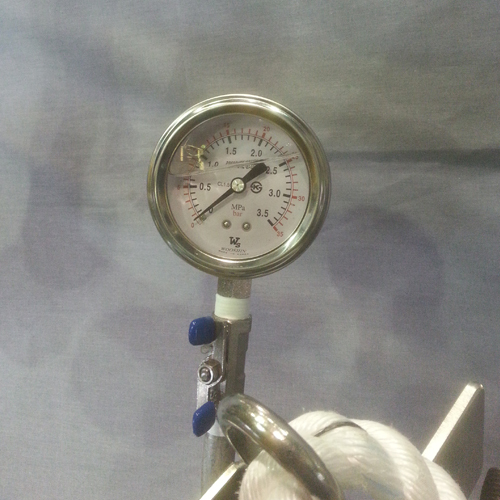

압력게이지

압력게이지

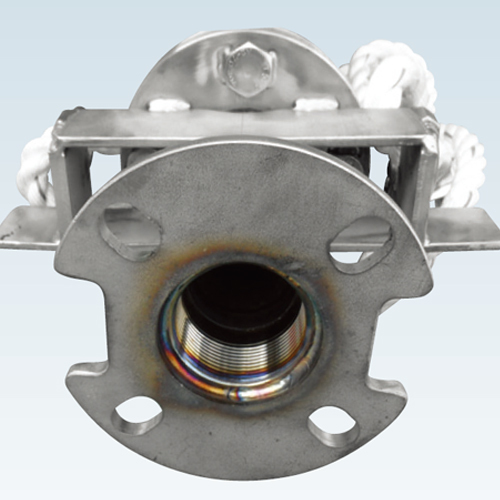

압상파이프 연결소켓

압상파이프 연결소켓

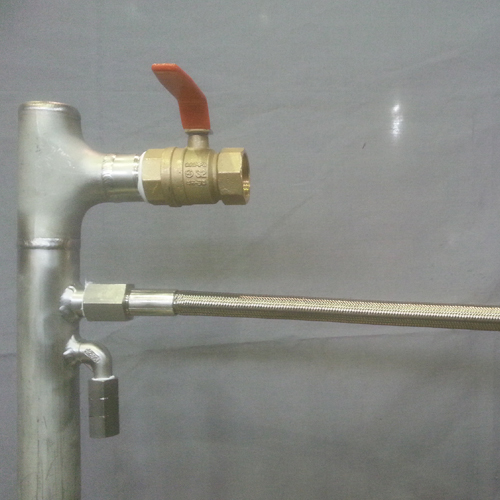

비상급수밸브

비상급수밸브

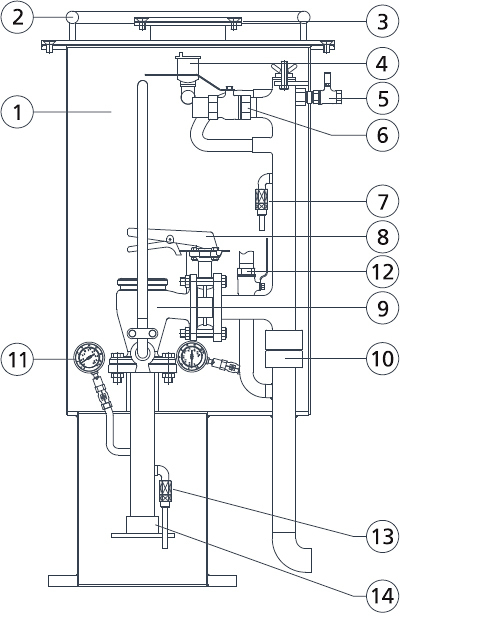

웰캡일체형 명칭 및 규격

이미지명
NO 명칭 규격 : 패널(컨트롤박스) 일체형
SW(B)40 SW(B)50 SW((B)65
1 상부보호공 Ø500 x 1100 Ø500 x 1100 Ø800 x 1100
2 상부커버 Ø600 Ø600 Ø940
3 투시창 Ø220 Ø220 Ø290
4 에어벤트 15A/10K 15A/10K 15A/10K
5 채수밸브 20A 20A 20A
6 비상급수밸브 32A 32A 40A
7 에어흡입밸브 10A 10A 10A
8 버터플라이밸브 40mm 50mm 65mm
9 계량기 40mm 50mm 65mm
10 판체크오링소켓 40mm 50mm 65mm
11 압력게이지 Ø60 x 35kg Ø60 x 35kg Ø60 x 35kg
12 퇴수밸브 20A 20A 20A
13 동파방지밸브 10A 10A 10A
14 결속소켓플랜지 40A-5K / 10K 50A-5K / 10K 5K / 10K

제품의 특징

지하수상부보호공 웰캡은 기술이 진보적이며 성능이 탁월한 제품으로 타사의 추종을 불허 합니다.

  • 1

    설치장소에서 중장비 투입없이 현장의 간단한 공구로 모든 부품을 분리, 교환할 수 있어 사후관리가 매우 편리하여 시간과 비용을 절약할 수 있는 장점을 가지고 있음.

  • 2

    압력게이지 부착으로 수중모터의 효율 및 고장 유·무를 현장에서 관리할 수 있음.

  • 3

    버터플라이 밸브 부착으로 송수관로의 누수 여부, 수압 테스트, 수압 조절을 할 수 있음.

  • 4

    스테인레스 재질을 사용하여 녹 발생을 억제하여 반영구적이며 이전 설치도 가능함.

  • 5

    동파 방지 기능으로 수중모터 정지시 동파방지밸브가 열려 지하수상부보호공 내부배관의 잔류수를 제거하여 겨울철 동파를 예방함

웰캡일체형의 설치 대표도

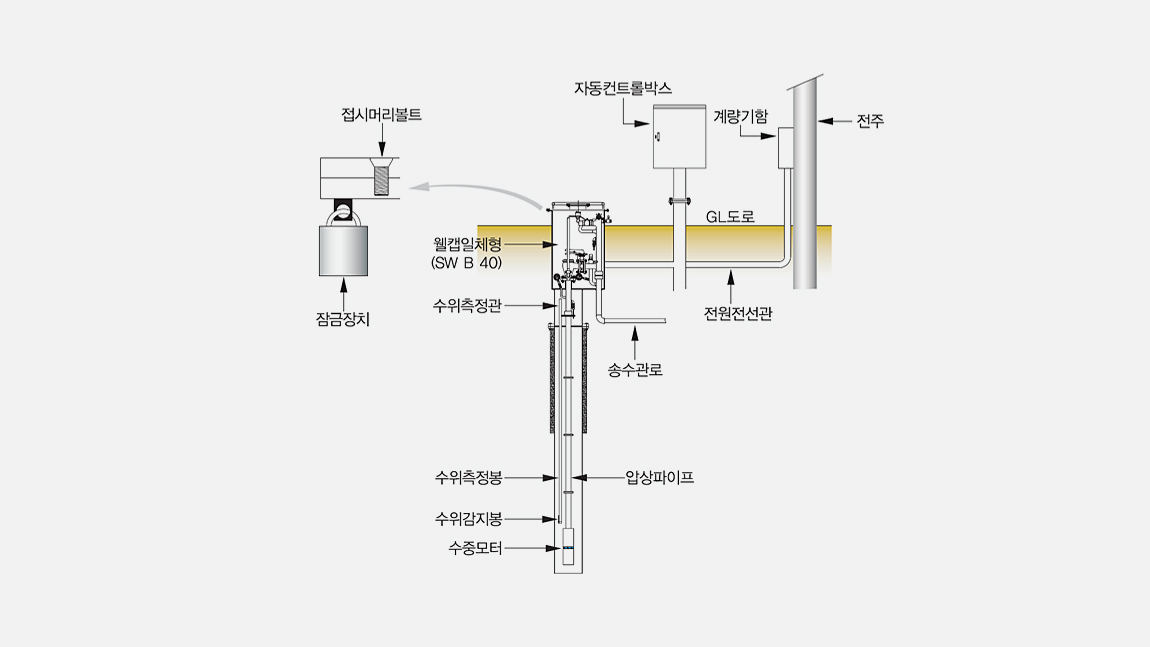

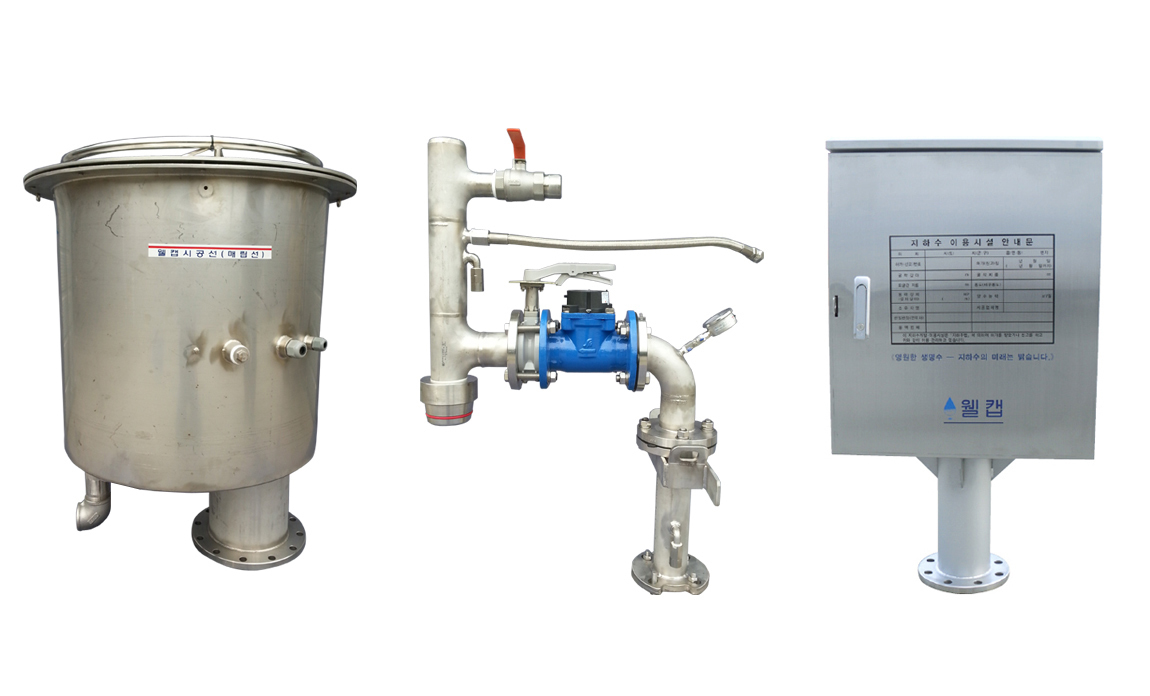

- 웰캡 일체형 + 자동컨트롤박스

이미지명

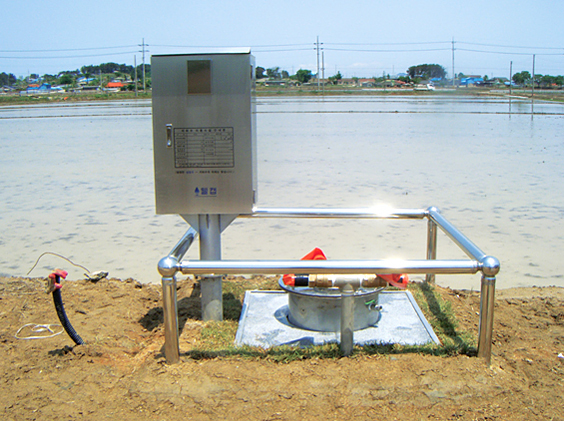

농업용수

농업용수

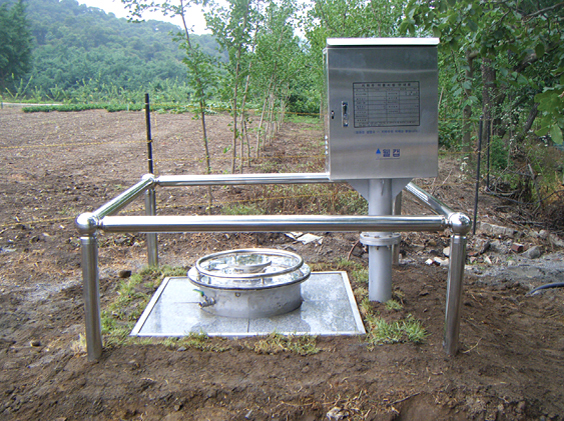

생활용수

생활용수

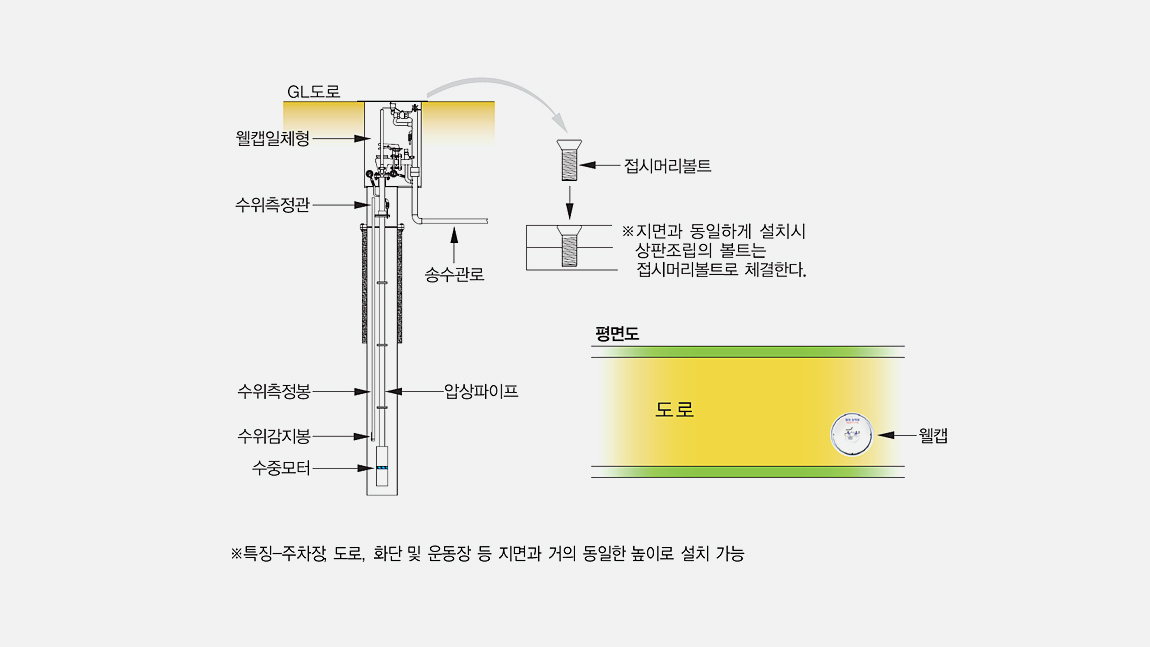

- 웰캡 일체형 (매립형 설치)

이미지명

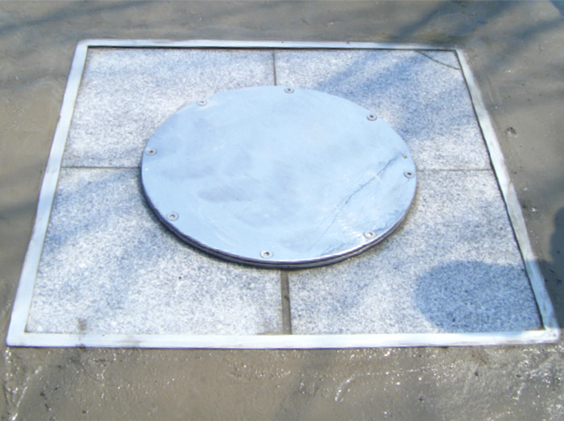

매립형설치사진(운동장,도로,화단)

매립형설치사진(운동장,도로,화단)

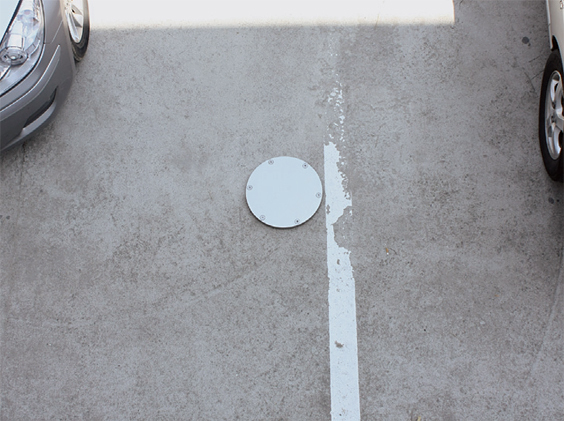

주차장설치

주차장설치

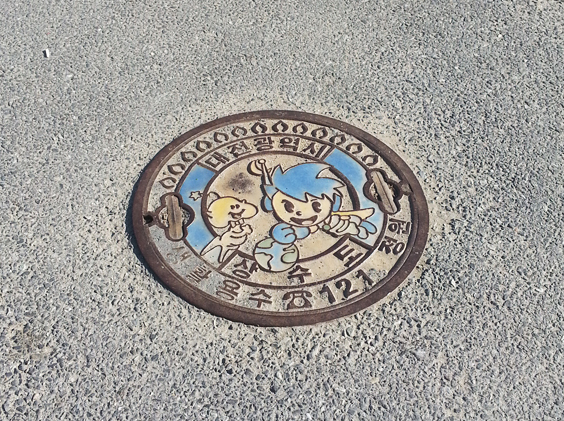

도로(맨홀매립형)

도로(맨홀매립형)
